Flow Ribbon ұясы MDF-on-PET акустикалық қабырға панелі

Flow Ribbon Slot MDF-on-PET акустикалық қабырға панелі қайталанатын S-қисықтарына иіліп, түзу жолдарға қайта қосылатын параллель тік арналарды практикалық сәндік акустикалық қабырға жүйесіне аударады. Оның негізгі көрнекі нәтижесі - күшті тік сәулет тәртібін сақтай отырып, қозғалысты қосатын үздіксіз ағып жатқан таспа үлгісі. Үлгіні жасау үшін басып шығарылған бетке сүйенудің орнына, алдыңғы жоспар CNC жабдығымен өңделген нақты MDF компоненттерінен қалыптасады, ал полиэфирлі талшық субстрат теріс кеңістіктерде көрінеді. Бұл екі қабатты қатынас ПЭТ тірегінің акустикалық функциясын сақтай отырып, қабырға тереңдігін, көлеңке мен материалдың контрастын береді. Басып шығарылған графиканы пайдаланудың орнына, бұл өнім нақты кесілген геометрия арқылы өзінің сәйкестігін жасайды. MDF қабаты алдыңғы жоспарды анықтайды, ал PET субстраты контрастты фон мен акустикалық бетке айналады.

Негізгі дизайн артықшылықтары

• Үлгі идентификациясы: Flow Ribbon ұяшығының геометриясы стандартты тік тақтайшалы акустикалық панельдерден бірден ерекшеленеді және оны жобаға арналған визуалды қолтаңба ретінде пайдалануға болады.

• CNC қайталануы: қисық радиусы, ағынды жолақтардың саны, түзу қиманың ұзындығы және көрші панельдер арасындағы үлгі фазасы CAD жолында реттелуі мүмкін, содан кейін сериялық өндіріс үшін дәйекті түрде шығарылады.

• Қабатты көрініс: MDF сәндік беті алдыңғы планды жасайды, ал ашық полиэфир талшығы жасырын субстрат емес, әдейі фонға айналады.

• Өлшемнің икемділігі: дайын өлшем бір бекітілген қор пішімінің орнына үлгі мен қабырға дизайнымен анықталады, бұл серияны шаршы, биік, тікбұрышты және тұрақты емес модульдер үшін қолайлы етеді.

• B2B жобасының жұмыс процесі: сызбаларды, үлгіні бекітуді, үлгі бағытын және модульді нөмірлеуді орнату түсініксіздігін азайту үшін жаппай өндіру алдында растауға болады.

Құрылыс және CNC өндірісі

Кәсіби ою/маршруттау машинасы дизайнер бекіткен жолды қайталанатын MDF құрамдастарына түрлендіреді. Өңдеуден кейін бөлшектер схемаға сәйкес ПЭТ негізіне орналастырылады. Бұл үлгінің өзі негізгі спецификация элементі болып табылатын дизайнға негізделген жобалар үшін серияны қолайлы етеді.

Flow Ribbon Slot MDF-on-PET акустикалық қабырға панелі үшін өндірісті шолу қисық радиусына, ағынды жолақтардың санына, түзу қиманың ұзындығына және көрші панельдер арасындағы үлгі фазасына ерекше назар аударуы керек. Бұл модельдің көрнекі сипатын өзгертуі мүмкін айнымалылар. Тар көпірлер, кішкене бұрыштар немесе ұшты құрамдас бөліктер пайда болған кезде, сызбаны CNC өңдеу және өңдеу үшін өндіріс көлемін шығарар алдында тексеру керек.

Техникалық сипаттамалар және тапсырыс беру опциялары

Дизайнды пайдалану және ұсынылатын қолданбалар

Flow Ribbon Slot MDF-on-PET акустикалық қабырға панелі мейрамхананың қабырғалары, қонақүй залдары, бар фондары, премиум бөлшек сауда және әлеуметтік кеңістіктерге арналған. Мердігерді үйлестіру үшін қабырға өлшемдерін, розеткаларды, экрандарды, бұрыштарды және аяқтау сызықтарын цех сызбасын аяқтағанға дейін анықтау керек. Содан кейін үлгіні реттеуге болады, сондықтан маңызды кесу сызықтары периметрдегі өте тар MDF фрагменттеріне түспеуі үшін.

Бұл модель үшін ең маңызды жоспарлау нүктесі ағын таспасы ұясының ырғағы болып табылады. Дизайнерлер үлгінің бірдей қайталануын, орталық сызықтың айналасында айналуын, модульдер арасында айналуын немесе тұрақты емес мүмкіндік ретінде аяқталуын шешуі керек. Бұл шешім цех сызбасында көрсетілуі керек, сондықтан түпкілікті қабырға байланыссыз панельдерден жиналған емес, әдейі көрінеді.

Әдеттегі қолдану сценарийі

Мейрамхана банкетінің қабырғасы

S-қисықтары тігінен көтеріліп, отыру аймағы бойынша қайталанатындай Flow Ribbon Slot панельдерін ұзын банкеттің артында іске қосыңыз. Тікелей қисық ауысу қабырға суретін қажет етпей қозғалысты қосады, ал қараңғы PET теріс кеңістігі бағытталған MDF бетіне бүйірлік жарықтандыру астында күштірек үш өлшемді көрсеткіш береді.

Бұл сценарий аяқталған SHIPO жобасының шағымы емес, жобалық ұсыныс болып табылады. Веб-сайтты жариялау үшін оны кейінірек сол материалдар қолжетімді болған кезде тексерілген тұтынушы корпусымен, орнату фотосуретімен, ел/нарық ақпаратымен және өлшенетін жоба деректерімен ауыстыруға болады.

Теңшеу және жобаны қолдау

Flow Ribbon Slot MDF-on-PET акустикалық қабырға панелін стандартты анықтама үлгісінен әзірлеуге немесе жоба талаптарына сәйкес бейімдеуге болады. Бұл дизайн үшін негізгі теңшеу айнымалылары қисық радиусы, ағынды жолақтардың саны, түзу қиманың ұзындығы және көрші панельдер арасындағы үлгі фазасы болып табылады. Стандартты полиэфирлі талшықты негіз қалыңдығы 5 мм және 9 мм, ал MDF сәндік қабаты әдетте 9 мм және қажет болған жағдайда басқа қалыңдықта шығарылуы мүмкін. Дайын панель өлшемдері тек анықтамалық сызбамен шектелмейді: SHIPO өндіріс файлын растамас бұрын қабырға өлшемдерін, қажетті модуль бөлімдерін және үлгінің аяқталуларын қарай алады. Қытайдағы акустикалық панельді жеткізуші, зауыт және өндіруші ретінде SHIPO B2B жаппай тапсырыстары үшін орналасады, ең аз тапсырыс саны бір дизайнға 400 дана.

Ұсынылатын өндіріске дейінгі жұмыс процесі

• Қабырға биіктігін, мақсатты дайын өлшемді және таңдаулы өнім анықтамасын жіберіңіз.

• Flow Ribbon Slot үлгісі шкаласын және жобаға тән айнымалы мәндерді растаңыз: қисық радиусы, ағынды жолақтардың саны, түзу қиманың ұзындығы және көрші панельдер арасындағы үлгі фазасы.

• PET субстратының қалыңдығын (5 немесе 9 мм), MDF қалыңдығын (стандартты немесе тапсырыс бойынша 9 мм) және бекітілген MDF беті/әрлеу үлгісін растаңыз.

• CAD/цех сызбасын және қажет болған жағдайда партияны өндіру алдында бір физикалық үлгіні бекітіңіз.

• Бағытталған немесе көп модульді конструкциялар үшін торапты орнатуды қолдау үшін панель нөмірлері мен бағдар белгілерін пайдаланыңыз.

Жиі қойылатын сұрақтар

Q. S-қисықтары бір панельден екіншісіне үздіксіз жалғаса ала ма?

Иә. CNC файлдарын көп панельді реттілік ретінде үйлестіруге болады, осылайша қисық арналар тігістер бойынша жалғасады. Нөмірленген орнату сызбасы ұсынылады.

Q. Қисықты неғұрлым нәзік етіп жасауға бола ма?

Иә. Радиусты ұлғайту және бүйірлік қозғалысты азайту тыныш ағынды жасайды; қатаң қисық сызықтар графикалық әсерді жасайды. Ірі жобалар үшін іріктеу ұсынылады.

Q. Бұл үлгіні тар қабырғаға қолдануға бола ма?

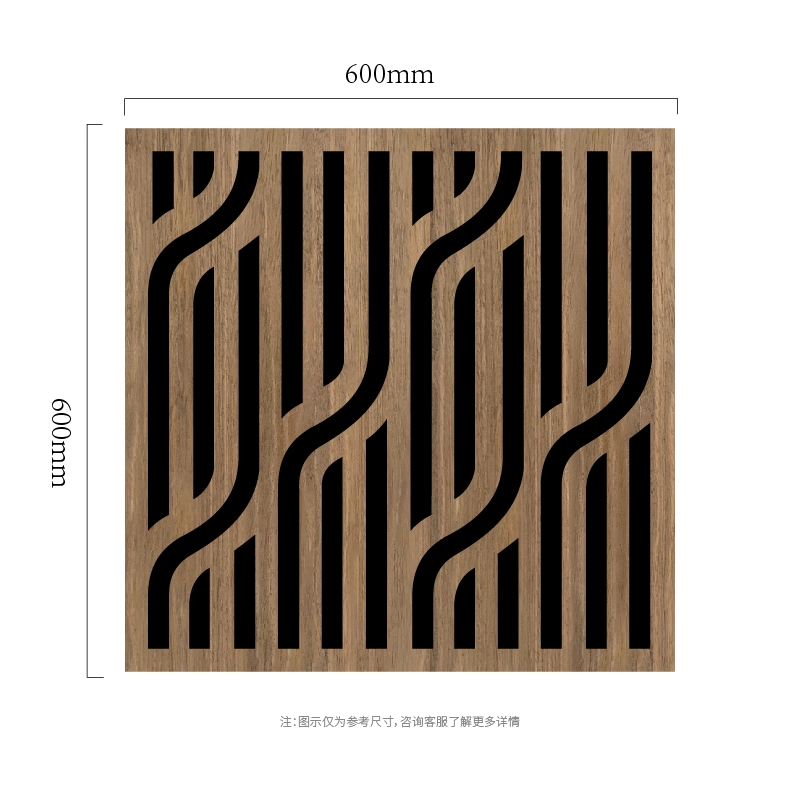

Иә. Жалғыз 600 мм модуль тік екпін ретінде жұмыс істей алады немесе қабырға өлшемдері оны қажет еткенде дизайнды тар реттелетін пішімге өзгертуге болады.

Сұрау және ынтымақтастық

Үлгілер, сызбаларды шолу, өлшемді теңшеу немесе Flow Ribbon Slot MDF-on-PET акустикалық қабырға панеліне арналған жаппай баға ұсыныстарын алу үшін SHIPO компаниясына хабарласыңыз. Нақты ұсынысты алу үшін мақсатты қабырға өлшемдерін, қажетті мөлшерді, PET субстрат қалыңдығын, MDF қалыңдығын, таңдаулы әрлеуді және қол жетімді кез келген CAD/вектор үлгісі файлын жіберіңіз. Содан кейін SHIPO Flow Ribbon Slot геометриясын бағалай алады, өндірілетін мәліметтерді растай алады және әр дизайндағы 400 данадан бастап тапсырыстар үшін өндіріс шешімін дайындай алады.
